Nouveau pocédé
de déminéralisation par
osmose inverse à la pression de l'eau de canalisations
par Jean-Marc ROCA. (Revue Aquarama, 1989)
Avec l'OSMOSEUR installé, tournez juste votre robinet et obtenez une source technologique-ment efficace d'eau de qualité chez vous |
L'eau est un des éléments les plus abondants de la nature.
Les eaux, en traversant les couches de sédiments qui composent
la nature de notre sol, s'enrichissent de différents sels.
C'est pourquoi, qu'elle coule d'une fontaine ou d'un lac, d'un endroit
à un autre, la composition de l'eau varie.
Par dissolution, l'eau extrait du sol principalement des sels de calcium
et de magnésium. Les quantités peuvent être très
différentes.
L'eau présentant une teneur élevée en calcium ou
en magnésium, est appelée: eau dure.
L'eau contenant que peu de sels de calcium et de magnésium est
appelée: eau douce.
L'eau des villes, désinfectée à l'hypochlorite de
sodium, est de réaction légèrement alcaline c'est
à dire dure. En été, lors des dangers accrus de pollution,
cette dureté se trouve augmentée, ainsi que le dosage en
chlore (périodes d'épidémies). Quant à l'eau
des campagnes, elle dépend non seulement des régions mais
surtout de l'état des canalisations.
La qualité de l'eau dépend de son environnement. Les poissons
et les plantes réagissent aux constantes de l'eau dans laquelle
ils vont se plaire, grandir ou s'enraciner.
Bon nombre ont entendu parler de la dureté, d'alcalinité
ou d'acidité. Peut-être même aussi des sels en solution
dans l'eau dont la concentration est dangereuse pour les poissons et les
plantes.
Le changement remarquable de composition d'une eau à une autre
réside dans sa dureté totale (GH ou DH ou TH: titre hydrométrique
total) et en dureté carbonatée (KH ou THCa: titre hydrométrique
en carbonate).
En France, 1° TH correspond à 10 mg de carbonate de calcium
CaCO3 par litre d'eau. Pour obtenir la correspondance entre
1° DH allemand et 1° TH Français, qui indiquent tous les
deux la dureté totale, il faut multiplier par 1,78 le degré
allemand et ainsi obtenir le degré Français.
La dureté totale affecte directement le métabolisme des
poissons, des plantes et des micro-organismes: croissance, respiration,
reproduction.
Il faut savoir que si l'on dispose d'un aquarium de 100 I comprenant un
certain pourcentage de sels minéraux, au bout d'environ deux mois,
nous aurons un ou plusieurs litres d'eau évaporés, suivant
sa conception.
Il nous restera donc dans l'aquarium moins de 100 I d'eau mais avec toujours
la même concentration de sels minéraux. Le reflexe naturel
est de compenser l'évaporation par de l'eau du robinet. Résultat,
nous augmentons pour un même volume d'eau, dangereusement, la concentration
en sels minéraux.
Beaucoup de poissons d'eau douce n'aiment pas les fortes concentrations
de sels minéraux: ex.: Néons cardinalis, Rhodostomus, Rosacéus,
Rasbora, Apistogramma et en particulier les Discus.
Pour les Discus, une eau de 200 Ms/cm de conductivité, c'est à
dire inférieure à 8° TH français, est bonne pour
la maintenance des sujets, mais pour la reproduction, il faudra descendre
le TH français entre 1 et 3; c'est à dire une conductivité
de l'eau de l'ordre de 80 à 120 Ms/cm et une température
de 30°.
Pour cela, nous serons obligés de faire appel à des moyens
techniques qui nous sont offerts pour traiter, réduire ou éliminer
les éléments dissous qui forment la salinité de l'eau.
Actuellement, ce sont les résines synthétiques échangeuses
d'ions qui sont les matériaux les plus employés dans l'adoucissement
et dans la déminéralisation des eaux.
ADOUCISSEMENT (eau adoucie ou eau permutée)
L'eau adoucie n'est pas meilleure ou plus douce. En vérité,
le traitement (adoucissement) consiste à effectuer un transfert
cationique des sels de calcium et de magnésium à l'aide
d'une solution de Sodium (Chlorure: NaCI) pour retrouver après
le traitement une eau contenant alors: bicarbonate de Sodium (NaHCO3),
sulfate de Sodium (Na2SO4) et chlorure de Sodium
(NaCI).
Les concentrations en Sodium étant ainsi beaucoup trop importantes,
ce traitement ne convient pas du tout pour l'aquariophilie, ce qui peut-être
la cause de nombreux échecs.
DÉMINÉRALISATION (Désionisation totale)
Ce traitement s'effectue à l'aide de résines cationiques
fortes et anioniques fortes disposées en lits séparés
(double colonne). La première colonne étant garnie de résines
cationiques fortes (régénération à l'acide-cycle
H), l'autre colonne recevant les résines anioniques fortes (régénération
à la soude-cycle OH). Lors du passage de l'eau brute sur les résines
cationiques fortes, les cations sont retenus, et il ne subsiste plus que
dans l'eau percolée. que les acides et les sels présents
initialement. Ensuite, l'eau traversant les résines anioniques
fortes, il est retenu à la fois les anions forts, et les anions
faibles, y compris l'acide carbonique et la silice. Ce procédé
retenant tous les sels, donne une eau totalement déminéralisée.
Mais il faut savoir que les deux colonnes de résines anioniques
et cationiques d'un déminéralisateur, sont de véritables
lits bactériens qui ne font qu'accroître leur quantité
en sortie. Le procédé étant un procédé
d'échange ionique, il n'y a pas de régularité dans
les pontes de poissons.
A l'heure actuelle, des appareils faisant appel à l'OSMOSE INVERSE
existent, de conception très simple, éliminant les manipulations
chimiques et techniques, des déminéralisateurs composés
de résines synthétiques.
Comme nous le savons, tout le principe de l'OSMOSE repose sur le phénomène
suivant:
OSMOSE: L'OSMOSE est un phénomène naturel de diffusion entre
deux solutions de concentration différentes (ex: eau pure, et eau
saline) à travers une membrane semi-perméable naturelle
ou synthétique faisant office de cloison de séparation.
Une membrane semi-perméable, est un tissu mince qui permet la diffusion
préférentielle de liquides purs (eau) et, la rétention
des éléments minéraux dissous, de colloïdes,
des bactéries, etc...

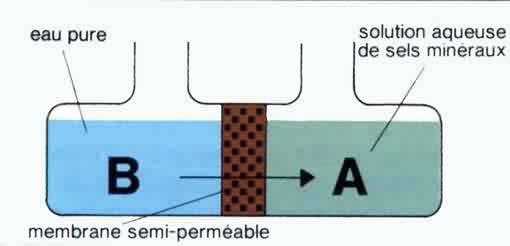

fig. 1 a - Osmose directe |
Sur la fig. (1 a), nous représentons une solution aqueuse de sels
minéraux A (eau saline), séparée par une membrane
semi-perméable de l'eau pure B.
L'OSMOSE naturelle ou OSMOSE directe se manifeste par le passage de l'eau
pure B vers l'eau saline A: l'eau pure diffuse à travers la membrane
semi-perméable pour abaisser le taux de concentration de la solution
B. Le passage de l'eau pure vers l'eau salée, provoque une augmentation
du volume de cette dernière (fig. 1 b) et la formation d'une colonne
d'eau dont un des effets physiques se traduit par l'exercice d'une pression
sur la membrane semi-perméable côté eau saline.
Après un laps de temps dépendant de la concentration et
de la composition de la solution A et de la nature de la membrane semi-perméable,
la pression exercée par la colonne d'eau salée sur la membrane
atteint une valeur telle, qu'elle interrompt la diffusion de l'eau pure
vers l'eau saline.

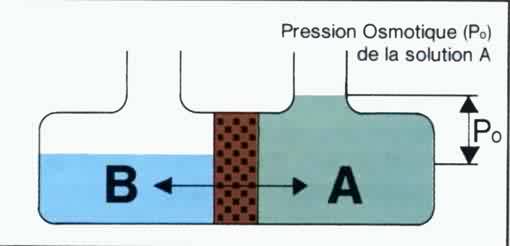

fig. 1 b - Equilibre Osmotique |
Le système est en équilibre (absence de tout mouvement de
fluide) la valeur de cette pression hydrostatique d'équilibre est
appelée pression Osmotique de la solution concentrée A considérée.
PRESSION OSMOTIQUE: La pression Osmotique d'une solution à un taux
de concentration C est définie par la relation:
Po = C.R.T.
Po = Pression Osmotique en kg/cm2.
C = Taux de concentration de la solution.
R = Constante de gaz parfaite.
T = température absolue en degrés kelvin.
La pression Osmotique est une caractéristique physique liée
à la concentration de chaque solution et elle croît avec
celle-ci.
Pression Osmotique: 0,7 kg/cm2 par g/litre de sel.
OSMOSE INVERSE: Le phénomène d'Osmose est en fait réversible.
Il suffit d'appliquer, sur la solution la plus concentrée (ici
eau saline), une pression mécanique supérieure à
sa pression Osmotique P° pour:
1) Annuler la tendance naturelle de l'eau pure à passer à
travers la membrane pour aller diluer l'eau saline.
2) Inverser le sens de ce flux et provoquer une production d'eau pure
depuis l'eau saline A, car la membrane retient les sels minéraux,
les colloïdes, les bactéries, les pesticides etc. Seul, un
flux pur traversera la membrane.

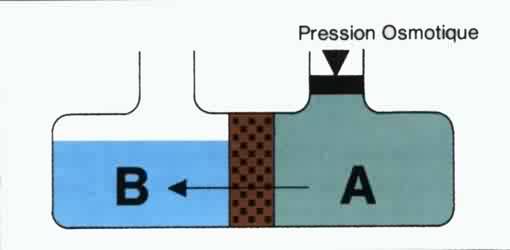

fig. 1 c - Osmose inverse |
Donc, avec l'osmose inverse, une solution saline devient productrice
d'eau pure.
L'eau recueillie est à l'état moléculaire (H2O)
donc dépourvue de presque tout sel et de tout micro-organisme.
Remerciez la technologie actuelle, il existe une solution économique,
simple et efficace au problème de l'eau impure.
L'OSMOSEUR (appareil nouveau) utilise l'Osmose Inverse pour transformer
votre eau en un produit de qualité.
Avec l'OSMOSEUR installé, tournez juste votre robinet et obtenez
une source technologiquement efficace d'eau de qualité chez vous
. . ., jour et nuit, mois après mois, année après
année.
Ce système est basé sur le même procédé
que celui qu'utilisent certains hôpitaux, à travers le pays,
depuis plusieurs années, afin d'être certain que leur eau
pharmaceutique est de la meilleure qualité. Avec l'aide de la pression
de l'eau (l'OSMOSEUR n'utilise aucune énergie) l'eau est forcée
à travers une membrane semi-perméable, les impuretés
sont enlevées et évacuées par un tuyau.

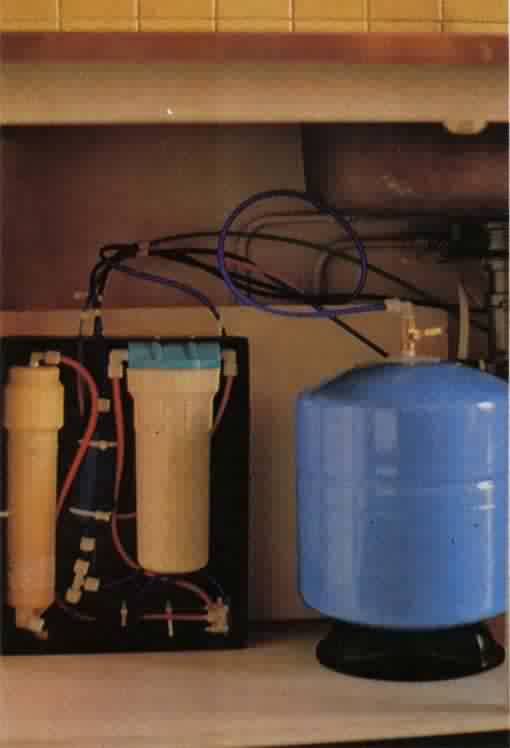

Composants: Valve "Rotrol" nouvelle et améliorée
avec coupure automatique du flux et action "auto-flux" (auto
excitation)
Elle supprime le trop-plein d'eau et augmente la durée de vie de
la membrane.

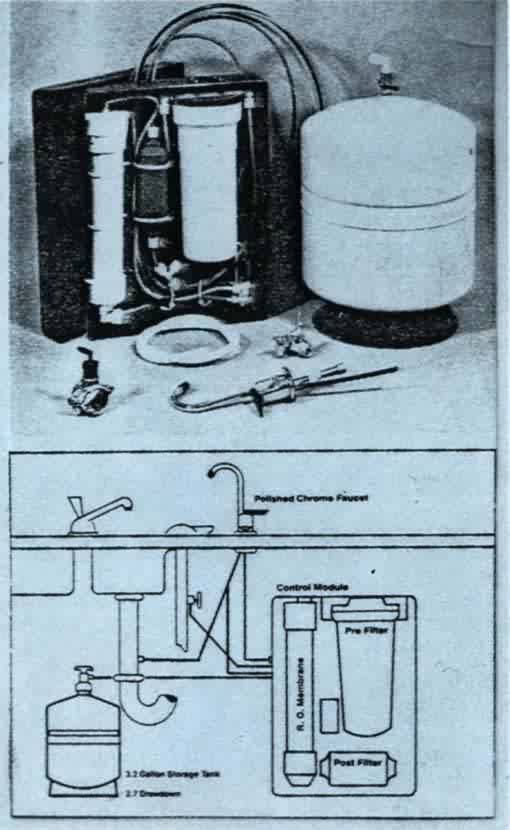

Schéma de raccordement |
L'OSMOSEUR utilise l'Osmose inverse pour transformer votre eau en un produit de qualité. |
La fabrication complète est assemblée, testée et
codée suivant couleur pour faciliter l'installation sur le site.
Système à cartouche double composée d'un préfiltre
de 5 microns 10", et d'un postfiltre au charbon actif de 5 microns
6", qui enlève les éléments contaminants et
nettoie l'eau.
Le système fonctionne uniquement grâce à la pression
de ligne (conduit d'alimentation d'eau). Ni électricité
ou autre source d'énergie est nécessaire.
(Pression située entre 2,1 bar et 5,6 bar, 7 bar)
Le réservoir de stockage avec pression est conçu pour délivrer
12 litres d'eau sous une pression de 0,35 bar en 5 mn par le robinet "trou
d'air"

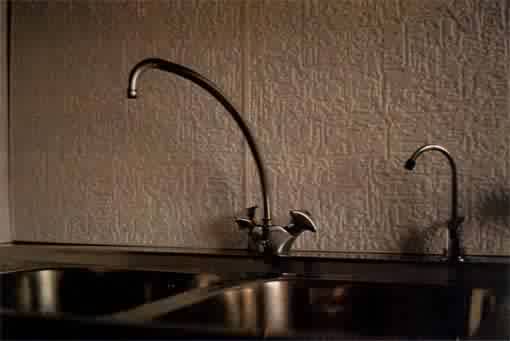

Robinet "trou d'air" en chrome poli inclus
Robinet optionnel avec contrôle électronique de la qualité
de l'eau.
Des indicateurs sur le robinet permettent d'un coup d'œuil, d'avoir l'assurance
qu'une eau de haute qualité est fournie. Le système peut
marcher en continu, il suffit de fermer le robinet du réservoir
de stockage.
La production est de 110 à 120 litres d'eau par 24 heures.

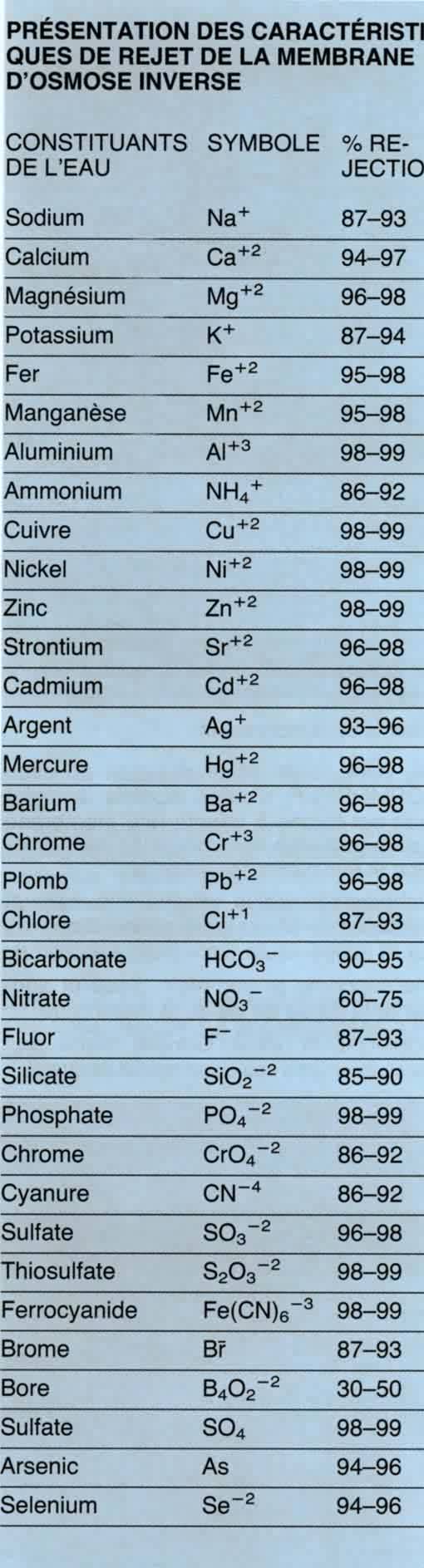

Les sels minéraux, les pesticides, herbicides, et gaz sont épurés
entre 90 % et 95 %. Toutes les bactéries sont aussi arrêtées.

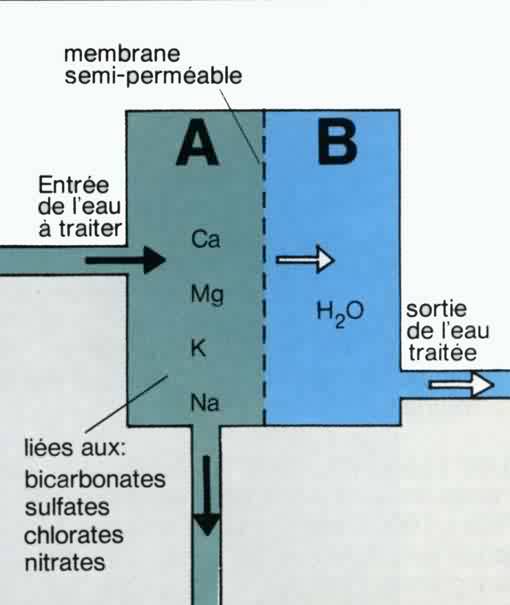

PRINCIPE DE L'OSMOSE INVERSE
AVANTAGES: Réjouissez vous et appréciez tous les avantages
qu'une eau de qualité peut produire.
- Fraîche et chatoyante eau potable.
- Amélioration du goût de tous les aliments préparés
avec cette eau.
- Meilleur goût du café ou du thé.
- Meilleur aspect et goût des boissons.
- Eau idéale pour régimes sans sel.
- Parfait pour fer à vapeur, batterie auto et humidificateur.
- Glaçons clairs comme du cristal.
Eau parfaite pour tous poissons demandant des qualités d'eau différentes
de celle du robinet: (Discus, Néons cardinalis, etc . . .)
L'eau est le premier et le plus important produit de beauté. La
femme l'utilise du matin au soir, du moment où elle se lave le
visage au moment où elle se démaquille.
La qualité de l'eau a une grande influence sur les soins de beauté.
L'eau Osmosée pour le visage assure une peau lisse et reposée.
Les hommes eux-mêmes s'en trouvent bien car ils se rasent plus facilement
et de plus près sans irritation.
L'acidité normale de la peau s'oppose dans une large mesure à
la prolifération des bactéries courantes.
Mais l'épiderme devient alcalin sous l'action du savon au moment
de la toilette: un rinçage en eau dure élimine mal les dépôts
savonneux et favorise la pénétration des bactéries
d'où possibilité d'infection.
L'eau Osmosée permet d'éviter ce risque.
Les cheveux lavés à l'eau Osmosée sont plus souples,
plus propres, plus lustrés que ceux lavés à l'eau
dure. L'eau Osmosée représente une des meilleures formules
pour les soins capillaires.
- Même vos plantes apprécieront un régime d'eau de
qualité.
- Le réservoir de stockage et l'unité de contrôle
peuvent être installés dans les fondations, local technique,
sous l'évier ou n'importe où ils conviendront le mieux.
Le seul élément apparent est le robinet.
Les capacités d'eau produites par Osmose Inverse sont très
variables: (30 l, 100 I, 10001, etc. . . . et au delà par 24 H),
pour sensiblement le même prix, et un encombrement moins important
qu'une même quantité d'eau produite par déminéralisation.
Caractéristiques techniques:
Ce nouveau système de fourniture d'eau potable par Osmose inverse,
stocke et délivre de l'eau.
Il fonctionne avec la pression d'eau domestique normale comprise entre
2,1 et 7 bar.
La plage optimum étant de 3,85 bar à 5,6 bar.
Dans des conditions normales de travail l'appareil produira 100 à
120 I par jour. Le TH est diminué de 90 % à 93 % (TH: titre
hydrométrique de l'eau).
Le réservoir de stockage de pression délivre 12 l d'eau
sous une pression de 0,35 bar en 5 mn par le robinet "trou d'air".
Un dispositif de conservation de l'eau est également inclus.
Une valve rotative coupe le système automatiquement quand le réservoir
de stockage est plein.
Par contre si on ferme le robinet du réservoir le système
marche en continu (robinet "trou d'air" ouvert).
Dès que vous fermez votre robinet le système s'arrête.
Quand vous utilisez le réservoir de stockage, après avoir
délivré environ 1/2 litre il se remplit automatiquement.
La quantité d'eau envoyée au rejet est de l'ordre de moins
de 50 %.
Le préfiltre 5 microns, ainsi que le postfiltre charbon doivent
être changés environ tous les 6 à 8 mois d'utilisation
en continu.
La membrane d'Osmose quant à elle doit être changée
environ tous les 3 ans suivant le TH de l'eau.
Un échange standard est prévu à cet effet.
Lisez les instructions avant de tenter d'installer l'appareil.
Ne pas utiliser si l'eau est impropre microbiologiquement ou avec de l'eau
de qualité inconnue sans désinfection adéquate avant
l'unité.
Toute la fabrication est garantie pendant 3 ans contre les défauts
de matériel ou de fabrication.
