Comment percer
des trous dans le verre
par Robert ALLGAYER - AQUARIUM 32, STRASBOURG. (Revue Aquarama,
1986)
Pour plusieurs raisons les aquariophiles souhaitent disposer d'un trou
à des endroits divers d'un bac, que ce soit une entrée directe
vers un filtre à décantation, un trop-plein ou autres.
Si cet orifice n'a pas été prévu lors de l'achat
du verre, et réalisé par un verrier professionnel, il est
toujours difficile d'effectuer cette opération par la suite. En
général, l'aquariophile coupait un angle à la partie
supérieure du bac et colmatait tant bien que mal le pourtour de
la sortie en PVC à l'aide de colle silicone.
Un artisan verrier-souffleur M. ROINSARD P., membre de l'AFC, nous a communiqué
la solution permettant de percer un trou parfaitement rond jusqu'à
un diamètre de 60 mm. Comme j'ai personnellement eu recours à
ce mode de perçage, et qu'il est parfaitement au point, nous avons
donc estimé que nos nombreux lecteurs seraient très intéressés
par ce procédé simple et même à la portée
des personnes peu exercées au bricolage.
RAPPEL DE QUELQUES NOTIONS DE TECHNOLOGIE DU VERRE
Le verre ne peut être travaillé à froid qu'avec un
diamant, ou un outil de dureté similaire. Seuls les professionnels
du verre disposent d'une gamme complète de forêts spécifiques
de toutes les dimensions. Il est difficile, voir impossible de retourner
un bac de grande capacité chez un verrier pour y faire percer un
trou au diamètre souhaité.
Percer le verre consiste à usiner sa surface sur toute sa profondeur.
L'outil sera le carborundum (carbure de silicium), ou la pâte à
roder (pour rodage de soupapes des moteurs thermiques). Cette pâte
est consituée de poussière de diamant, de carbure, de tungstène,
et d'un liant gras. Le porte-outil devra être réalisé
par un tourneur, et devra s'adapter sur une perceuse dotée d'un
variateur de vitesse. La matière du porte outil devra être
en laiton, bronze, ou fer mi-dur. L'on est tenté de croire que
la matière la plus douce (le porte-outil) serait attaquée
plus rapidement que le verre par la pâte. Rien n'est moins vrai,
car les grains de diamant s'incrustent dans le fer ou le laiton et s'attaquent
au verre de dureté plus élevée.
REALISATION DU PORTE-OUTIL

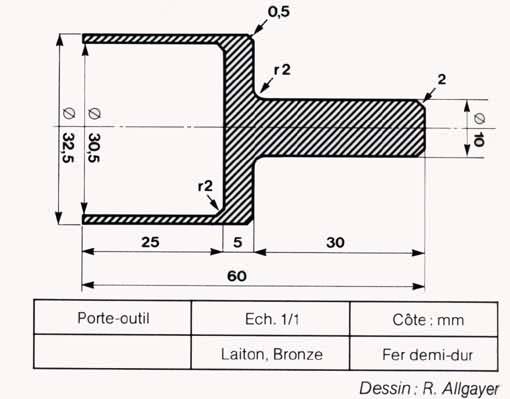

Le porte outil sera réalisé suivant le dessin, les côtes
externes et internes seront modifiées selon les besoins, et ne
sont indiquées ici qu'à titre indicatif. Il est constitué
d'une cloche circulaire à fond plat prolongée d'une tige
s'adaptant au mandrin de la perceuse. Il est évident qu'il est
impossible de percer le trou sur toute sa surface, c'est pourquoi cette
cloche d'une épaisseur latérale de un millimètre
(quel que soit son diamètre) ne s'attaquera que sur une faible
surface de verre.
 |
CHOIX DU DIAMETRE
Un trou au diamètre de 25 mm permet d'adapter les raccords étanches des
gaines électriques (Legrand) ou le système d'arrosage Gardena à raccords
rapides. Un trou au diamètre 32 mm permet d'adapter les raccords étanches
en PVC de diamètre 32 standard utilisés pour le sanitaire. D'autre part
un trou de 32 mm est suffisant comme passage vers un bac de décantation
disposant d'un rejet au débit maximum de 1500 m/h, à condition
que les chicanes soient bien disposées. Donc deux porte-outils,
l'un de 25,5 mm et l'autre de 32,5 mm permettent de réaliser pratiquement
tous les montages nécessaires en aquariophilie, mais rien n'empêche
d'en réaliser d'autres aux dimensions personnalisées.
METHODE DE PERÇAGE
Le début et la fin du perçage seront les phases critiques.
Lorsque le trou doit être percé dans une dalle posée
à plat sur du polystyrène, l'opération est sensiblement
simplifiée. L'axe du trou ne peut être défini avec
précision, cependant en traçant un cercle au feutre autour
de la cloche sur la surface du verre, la précision sera de 1-2
mm. Lorsque l'outil est monté sur la perceuse, garnir l'intérieur
de pâte à roder ou de carborundum. Il est préférable
de fixer la dalle de verre à l'aide d'un serre-joint à la
surface de travail. Présenter la cloche sur la surface de verre
à l'intérieur du cercle tracé, puis faire tourner
la perceuse à environ 50 tr/mn. Au début de l'opération,
il importe de maintenir fermement la perceuse SANS appuyer. Les quelques
mouvements concentriques devront être immédiatement corrigés
en se référant au tracé du feutre. Rapidement la
pâte aura creusé un cercle de 2-3 dixièmes de millimètre
dans le verre, et le mouvement tournant se sera stabilisé. A
partir de cet instant il suffit de maintenir verticalement la perceuse,
l'avance à la coupe est assurée par le seul poids de la
perceuse. Il est nécessaire de soulever de temps à autre
(15-30 secondes) la perceuse afin de réalimenter en pâte
la surface de travail entre la cloche et le verre. Avec un peu d'entraînement
ce processus est perçu à l'oreille, et le sifflement plus
aigu donnera le signal du dégagement de la cloche. La vitesse de
coupe peut alors être augmentée à environ 80-100 tr/mn
en fonction du diamètre de l'outil. La progression du travail est
assez rapide, ainsi une dalle de 7 mm peut être percée en
30 minutes environ. Le moment crucial est atteint lorsque la cloche commence
à percer la sortie de l'orifice, il importe donc à ce moment
d'alléger la pression de la perceuse, sinon le risque subsiste
d'avoir sur le bord de l'orifice des éclats importants. Pendant
toutes ces opérations la cloche doit être garnie de pâte
à roder ou de caborundum. De temps à autre le travail peut
être nettoyé avec un chiffon afin d'en vérifier la
progression. Le verre et la cloche auront tendance à chauffer,
il suffit de s'arrêter quelques minutes, puis de poursuivre à
une vitesse plus réduite.
 |

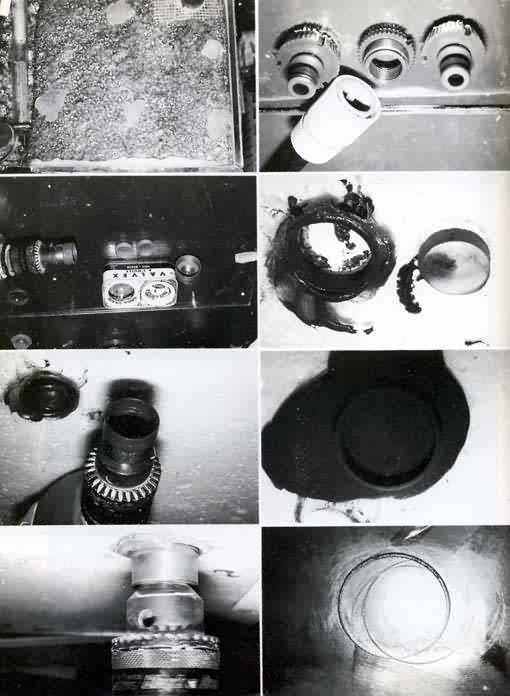

| Légendes
des photos ci-dessus : 1 Début du perçage à l'aide de la pâte à roder. Cette dernière a creusé un léger sillon dans le verre. 2. Le seul maintien de la perceuse est nécessaire. Ne pas appuyer, vitesse : 80 -100 tr/mn. 3. Face arrière de la glace où l'on distingue une cuvette d'environ 5 mm de profondeur creusée dans le verre. 4. Cloche montée sur la perceuse. 5. Dalle de 7 mm percée d'un orifice de 33 mm et rondelle de verre restant à l'intérieur de la cloche. 6. Deux orifices percés avec le matériel nécessaire pour la réalisation. 7. Montage de raccords rapides, type "Gardena" (en vente dans les magasins pour jardinage). 8. Face arrière d'un bac à usage photographique, sur lequel sont montés des raccords rapides. Perçage 0 25 : inférieur pour l'aspiration de l'eau. Perçage supérieur pour rejet du filtre. Décor en polystyrène résiné avec cavité pour chauffage et aération |
Ne jamais essayer de percer des deux côtés. Dans le cas où
il est nécessaire de percer sur un bac collé, les opérations
sont les mêmes, mais plus pénibles, la perceuse devra être
soutenue pendant tout le perçage.
Ces petits outils facilitent l'aquariophilie, ils permettent de résoudre
le "casse tête" de l'orifice sur le fond ou un côté
du bac, et par là l'installation sera revalorisée par la
présence d'un bac de décantation dépourvu de siphons
diaboliques, ou d'un goutte à goutte avec trop plein.
